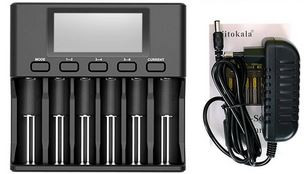

Nabíjačka LiitoKala Lii-6S na 6 batérií

Špecifické parametre

Vstupné napätie: DC 12V / 4A
Výstupné napätie: DC 4,2V / DC 1,48V / DC 3,65V / DC 4,35V /

Výstupný prúd
Nabíjací prúd lítiovej batérie:
2 000 mA * 3 / (300 mA / 500 mA / 700 mA / 1 000 mA) * 6
Nabíjací prúd batérie NiMH: 500mA * 6

Špecifikácie batérií: 26650 21700 18650 18350, 20650 14500, AA, AAA, C, SC atď.

Metóda ukončenia: inteligentné monitorovanie napätia
Rozmery: 195 mm (dĺžka) * 142 mm (šírka) * 35 mm (výška).

Ii. Špecifikácie a funkcie nabíjačky:
1. Vstup DC12,0 V 4,0 A (minimálne), inteligentný systém riadenia nabíjania a mikropočítač pre každú nádrž;
2. Najväčšou prednosťou tejto nabíjačky je, že dokáže rýchlo nabíjať viacerými kanálmi 2 A súčasne a nabíjať 9 V nikelmetalhydridovú batériu;
3. Nabíjací prúd má päť stupňov 0,30 A/0,50 A /0,70 A /1,00 A/2,00 A;
4. Nabíjací prúd:
4.1 lítium-iónové batérie (3,70 V / 3,80 V) a lítium-železité fosfátové batérie (3,20 V) na elektrinu, podľa kúpiť batérie vnútorný odpor detekciou systému automatickej konfigurácie veľkosti CURRENT, ak chcete zmeniť veľkosť nabíjacieho elektrického CURRENT, môžete dlho stlačiť CURRENT, najprv bliká zobrazenie krátkeho, keď hodnota CURRENT podľa tlačidla CURRENT, môžete vybrať nabíjací CURRENT (A/A / 0. 50 0,30 0,70 2,00 1,00 A/A/A) (poznámka: v prvom slote 1/3/6/8 je maximálny nabíjací PRÚD 2,0 A, v prvých slotoch 2/4/5/7 maximálne 1,0 A). Nabíjací prúd medzi prvým a druhým slotom, tretím a štvrtým slotom, piatym a šiestym slotom a siedmym a ôsmym slotom celkovo neprekročí 2A, to znamená, že keď sa jeden slot nabíja prúdom 2A a potom sa batéria vloží do druhého slotu, prúd 2A klesne späť na nabíjací prúd 1A; 4. Ak sa batéria nabije do druhého slotu, prúd 2A klesne späť na prúd 1A. Nabíjací prúd 2Ni-MH/Ni-Cd batérie (1,20 V) je pevne stanovený na 0,50 A a prúd nie je možné zvoliť; 4.3. Nikel-metalhydridovú (9,0 V) nabíjateľnú batériu je možné nabíjať na určitom mieste a súčasne je možné nabíjať dve batérie. Nabíjací prúd každej batérie je približne 85 mA;
5. Pri nabíjaní sa na displeji LCD môže zobraziť symbol batérie/CH a drážka groove tao typ batérie/ nabíjací prúd A/V napätie batérie, čas nabíjania h/ kapacita nabíjania mAh a percentuálne % / údaje o vnútornom odpore batérie m Ω; Keď je batéria plná, údaje na displeji LCD sa uložia a zobrazia sa na 100 %. Keď je batéria plná, symbol batérie sa nebude pohybovať. Každá dvojica slotov by mala mať červené a zelené indikačné LED svetlá. Červené svetlo bude svietiť pri nabíjaní, zelené svetlo bude svietiť pri pohotovostnom režime a zastavení nabíjania a červené svetlo bude varovne blikať, keď je batéria alebo slotový kanál abnormálny (skrat/obrátené pripojenie atď.);
6. Systém dokáže automaticky identifikovať lítiové batérie 3,70 V a nikelmetalhydridové/nikelkadmiové batérie (1,20 V). Stlačením tlačidla MODE môžete manuálne vybrať lítiovo-železito-fosfátové batérie 3,20 V a lítiovo-železité batérie 3,80 V (IMR).
7. Pri funkcii aktivácie napätia 0V nemožno nabíjať 1,65-2,20V (ale bude prebiehať aktivačný prúd tricklingového nabíjania);
8. Má viacero bezpečnostných ochranných funkcií, ako je prebíjanie, nadmerné vybíjanie, skrat, spätné pripojenie atď. Zároveň dokáže automaticky inteligentne identifikovať zlú batériu;
9. Režim nabíjania: konštantný prúd a konštantné napätie.

Iii. Tlačidlo a displej:

1. Tlačidlo: 1.1 Tlačidlo MODE (režim nabíjania) : Toto tlačidlo je tlačidlo výberu typu batérie; kliknutím na tlačidlo MODE môžete vybrať typy nabíjateľných batérií (Li-Ion-3,70 V, Li-Ion-3,80 V a LifePO4-3,20 V), ale iné typy nemožno vybrať, keď sa nabíja ni-MH/NICd-1,20 V. Počas nabíjania môžete dlhým stlačením tlačidla MODE znovu vybrať typ nabíjateľnej batérie, ale predchádzajúce údaje o nabíjaní sa neuložia.
1.2 Stlačte tlačidlo NEXT (ĎALŠÍ kanál) : Toto tlačidlo je tlačidlo na dopytovanie 1 až 8 kanálov. Stlačením tohto tlačidla raz zobrazíte údaje o nabíjaní od nízkeho kanála po vysoký kanál (smer CH1CH8); Dlhým stlačením tohto tlačidla sa obrazovka displeja dostane do stavu stáleho svietenia, opätovným dlhým stlačením sa stále svietenie odstráni;
1.3 PREV (predchádzajúci kanál) : Toto tlačidlo je klávesom pre dopytovanie sa na 8 až 1 kanál. Po kliknutí sa zobrazia údaje o nabíjaní kanála od vysokého kanála po nízky kanál (smer CH8CH1); Dlhým stlačením tohto tlačidla sa obrazovka displeja dostane do stavu stáleho svetla, opätovným dlhým stlačením sa stále svetlo odstráni;
1.4 CURRENT (nastavenie prúdu) : Toto tlačidlo je tlačidlo výberu nabíjacieho prúdu; Systém automaticky nastaví prúd podľa vnútorného odporu batérie. Ak chcete zmeniť nabíjací PRÚD kanála, kliknutím na tlačidlo NEXT alebo PREV zobrazte kanál a potom dlho stlačte tlačidlo CURRENT. Keď bliká hodnota CURRENT, krátkym stlačením CURRENT zmeníte nabíjací PRÚD kanála. Ak chcete, aby bol nabíjací PRÚD všetkých kanálov batérie rovnaký, najprv dlho stlačte CURRENT a potom krátkym stlačením upravte CURRENT, keď typ batérie stále bliká. V tomto čase je hodnota CURRENT všetkých kanálov rovnaká.

2. LCD displej a kontrolka:
2.1 Po pripojení nabíjačky k zdroju napájania sa na LCD displeji na približne 3 sekundy zobrazí nulová hodnota. Medzitým sa kontrolka zodpovedajúca kanálu najprv rozsvieti na červeno, potom na zeleno a potom zhasne. Keď sa zobrazí null, zelená kontrolka sa vždy rozsvieti; Pohotovostný režim; 9V indikátor nabíjacieho kanála je vždy zelený pre nabíjanie;
2.2 pri testovaní A batérie sa na LCD displeji zobrazí symbol A batérie/CH a drážka drážka tao typy článkov (Li - ion - 3,70 V, Li - ion -, LiFePO4-3,20 V, 3,80 V Ni MH/Nicd - 1,20 - V)/nabíjací prúd A/V napätie batérie, čas nabíjania mAh a h/objem v %/ vnútorný odpor batérie m Ω údaje, ako je zvolený typ nabíjateľnej batérie (napr. 20 V / 3,80 V alebo predvolené nastavenie) a nabíjací prúd po zastavení prevádzky bliká typ batérie 7, približne 9 sekúnd po formálnom nabití batérie, V tomto čase stúpa rebrík so symbolom cyklu batérie, čo znamená, že prebieha nabíjanie, a príslušný indikátor kanála sa rozsvieti na červeno;
Počas nabíjania môžete kliknutím na tlačidlo NEXT (ĎALŠIE) alebo PREV (PRED) zisťovať parametre batérie v každom slote. Keď je LCD displej v tmavej obrazovke, kliknutím na ľubovoľné tlačidlo sa obrazovka rozsvieti; Spomedzi nich dlhým stlačením tlačidla NEXT alebo PREV sa môže LCD displej dostať do normálneho stavu; Keď je symbol batérie úplne nabitý, zobrazí sa na 100 %. Parametre nabíjania sa uložia a kontrolka bude vždy svietiť na zeleno.
2.3. Keď sa v batérii alebo kanáli zistia abnormálne podmienky (skrat/obrátené pripojenie atď.), na obrazovke sa zobrazí CH, Err, všetky symboly batérie a symbol batérie príslušného kanála budú blikať plnou mriežkou a príslušná kontrolka bude blikať červenou farbou na výstrahu. Keď sa v 9V nabíjacom kanáli zistí abnormálne fungovanie batérie alebo kanála (skrat/obrátené zapojenie atď.), na displeji nedôjde k žiadnej zmene, ale súčasne bude vždy svietiť červená kontrolka.
