Kľúčové vlastnosti:
- Vhodné na paralelné nabíjanie 4 batérií
- dokáže celkovo nabiť až 12 A zo 4 batérií (4 * 3 A), úplne nabije 4 2500 mAh 18650 batérií za 1 hodinu
- voliteľný prúd pre lítium-iónové batérie: 250 mA / 500mA / 1A / 1,5A / 2A / 2,5A / 3A
- Meranie kapacity batérie
- Vhodný na nabíjanie Li-ion, LifePo4, NI-MH, NiCd batérií
- Nabíjateľné batérie: priemer 10 - 26 mm a dĺžka 34 - 75 mm (vhodné pre chránené 21 700)
- Digitálny displej tiež zobrazuje nabíjací prúd, aktuálne napätie a kapacitu batérie, typ batérie, vnútorný odpor
- s opačnou polaritou a ochranou proti skratu
- ochrana proti prebitiu, prepäťová ochrana, automaticky sa vypne, keď je batéria nabitá
- Proces nabíjania optimalizátora životnosti batérie
- Oživuje tiež prebitú batériu
- Nabíjačku je možné použiť aj ako powerbank

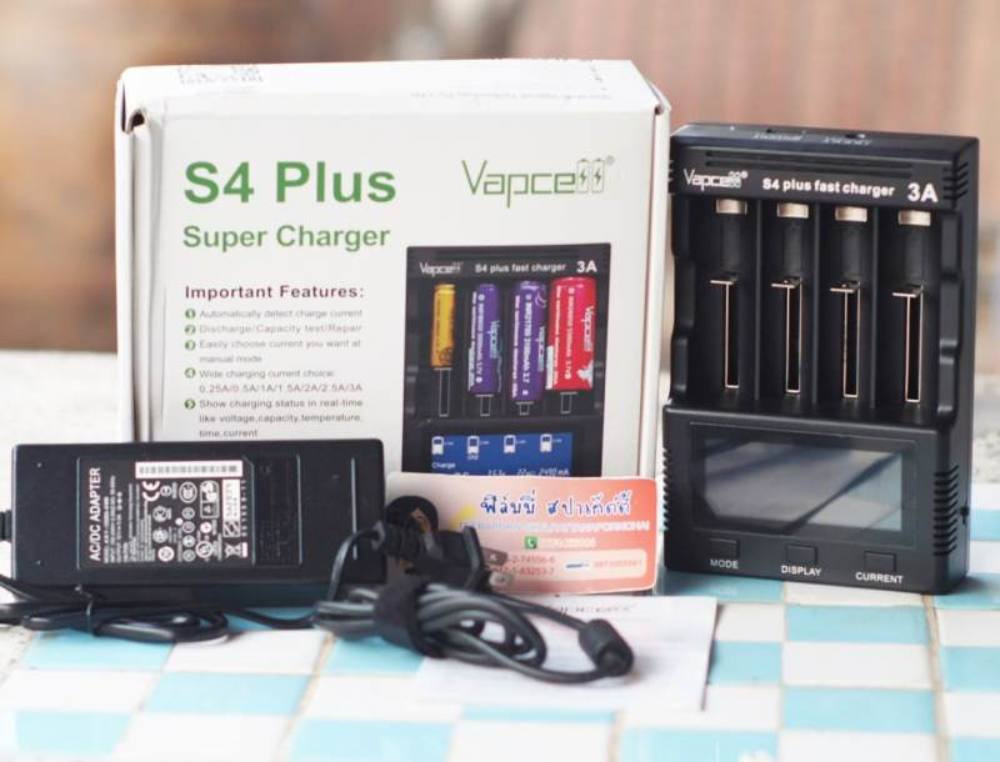

Obsah balenia:
- 1 nabíjačka batérií
- 1 nabíjačka do steny
- Anglická užívateľská príručka
Funkčný popis:
1.1 Manuálny a automatický prepínač
Na pravej strane nabíjačky sa nachádza prepínač, pomocou ktorého si môžete vybrať medzi manuálnou voľbou alebo automatickým rozdelením nabíjacieho a vybíjacieho prúdu.
1.1.1 Manuálny spínač
Výhodou manuálneho režimu je, že používateľ si môže vybrať ideálny nabíjací alebo vybíjací prúd. Keď sa batéria nabíja alebo vybíja, predvolený prúd je 500 mA a nepretržite bliká, medzitým môžete vybrať požadovanú možnosť prúdu. Konkrétne a aktuálne parametre nájdete v tabuľke parametrov nabíjania.
1.1.2 Automatické prepínanie
Nabíjačka môže merať vnútorný odpor (DC IR) batérie a nastaviť príslušný nabíjací alebo vybíjací prúd tak, aby zodpovedal vnútornému odporu batérie. Kontakt udržiavajte čistý a bez mastných škvŕn. Čistý kontakt môže presnejšie testovať vnútorný odpor.
1.2 Tlačidlo režimu
Tlačidlo režimu má štyri funkcie: Nabíjanie, vybíjanie, test kapacity a oprava. V štandardnom režime systému sa batérie nabíjajú. Pomocou tlačidla Mode (Režim) môžete vyberať medzi rôznymi REŽIMAMI.
1.1.1 Nabíjanie
Systém automaticky určí typ batérie a nabíja Li-ion batérie alebo Ni-Mh, Ni-Cd batérie. Li-ion batérie sa nabíjajú v režime CC-CV a Ni-Mh, Ni-Cd batérie pulzným prúdom.
1.2.2 Vypúšťanie
Táto funkcia dokáže merať kapacitu batérií. Systém automaticky určí typ batérie, Li-ion alebo Ni-Mh, Ni-Cd. Režim vybíjania sa pohybuje od konštantného prúdu po vypínacie napätie. Li-ion batérie sa vybíjajú na 2,5 V, Ni-Mh a Ni-Cd batérie na 0,9 V.
Kapacita zobrazená po vybití sa vzťahuje na aktuálnu kapacitu batérie. Nabíjačka môže vybiť akúkoľvek batériu nad vypínacie napätie.
Napríklad, ak sa lítium-iónová batéria s počiatočným napätím 4,0 V vybíja na vypínacie napätie konštantným prúdom 500 mA a časom 4 hodiny. Kapacita vybíjania je 500 mA * 4 h = 2000 mAh. Upozorňujeme, že to nie je celková kapacita batérie. Ak chcete zachovať plnú kapacitu batérie, najprv batériu úplne nabite a potom ju vybijete.
1.2.3 Test
"Cap test" je skratka pre kapacitný test, podobne ako pri vybíjacom režime.
Tento režim funguje v troch krokoch: nabíjanie - vybíjanie - nabíjanie Nabíjačka najprv batériu úplne nabije, potom ju vybije konštantným prúdom napätia až po vypínacie napätie a zobrazí kapacitu batérie. Keď má nabíjačka
opäť plne nabitá, kapacita nabíjania sa nezobrazuje.
1.2.4 Oprava
Opraviteľné lítium-iónové batérie a Ni-Mh, Ni-Cd batérie, keď je napätie nadmerného vybitia lítium-iónové batérie nižšie ako 2,5 V alebo lítiové batérie s doskou s plošnými spojmi nižšie ako vypínacie napätie, sa nabíjajú pomocou
nabíjané malým prúdom z nabíjačky. Tým sa aktivuje lítiová batéria, ktorú možno ešte používať. Niektoré Ni-Mh a Ni-Cd batérie majú pamäťový efekt. Nabíjačka môže obnoviť batériu a znížiť pamäťový efekt opakovanými cyklami nabíjania a vybíjania.

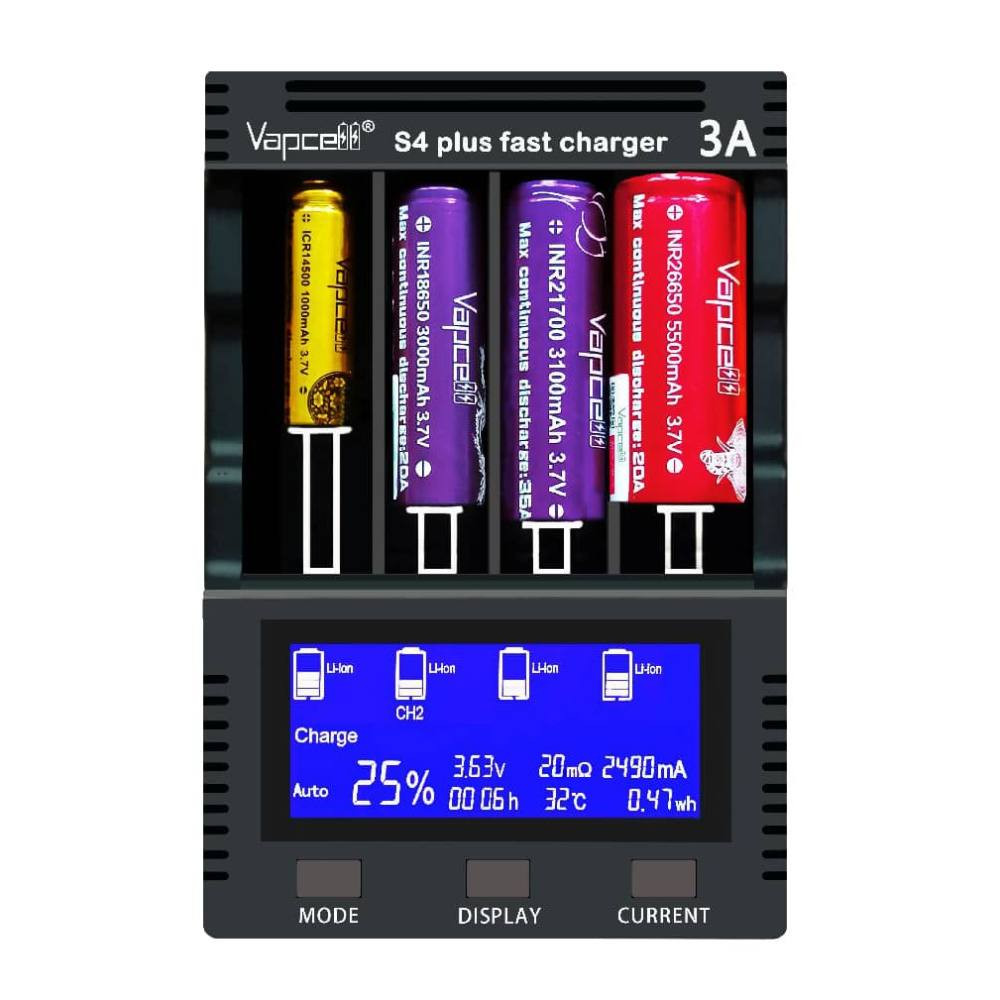

1.3 Tlačidlo DISPLAY
Parametre zobrazené na obrazovke sú parametre jednej batérie. Napríklad, keď sa na obrazovke zobrazí CH2, všetky údaje na displeji zobrazujú parametre batérie druhého nabíjacieho priestoru. Tlač
potom stlačte tlačidlo DISPLAY, čím sa postupne zobrazia CH3, CH4 a CH1, pričom sa postupne zobrazia parametre každej batérie. Na LCD displeji sa zobrazuje napätie (V), kapacita (mAh, Wh), teplota (°C), vnútorný odpor (mΩ), čas nabíjania (00:00), prúd (mA) a percento vyčistenej kapacity (%).
1.4 Tlačidlo CURRENT
V manuálnom režime môžete sami vybrať požadovaný prúd. V automatickom režime systém meria vnútorný odpor batérie a automaticky rozdeľuje prúd. Nabíjačka S4 PLUS má mnoho rôznych možností. Ak chcete vedieť viac, prečítajte si tabuľku parametrov.
1.4 Tlačidlo CURRENT
V manuálnom režime môžete sami vybrať požadovaný prúd.
V automatickom režime systém meria vnútorný odpor batérie a automaticky rozdeľuje prúd. Nabíjačka S4 PLUS má mnoho rôznych možností. Ak chcete vedieť viac, prečítajte si tabuľku parametrov.

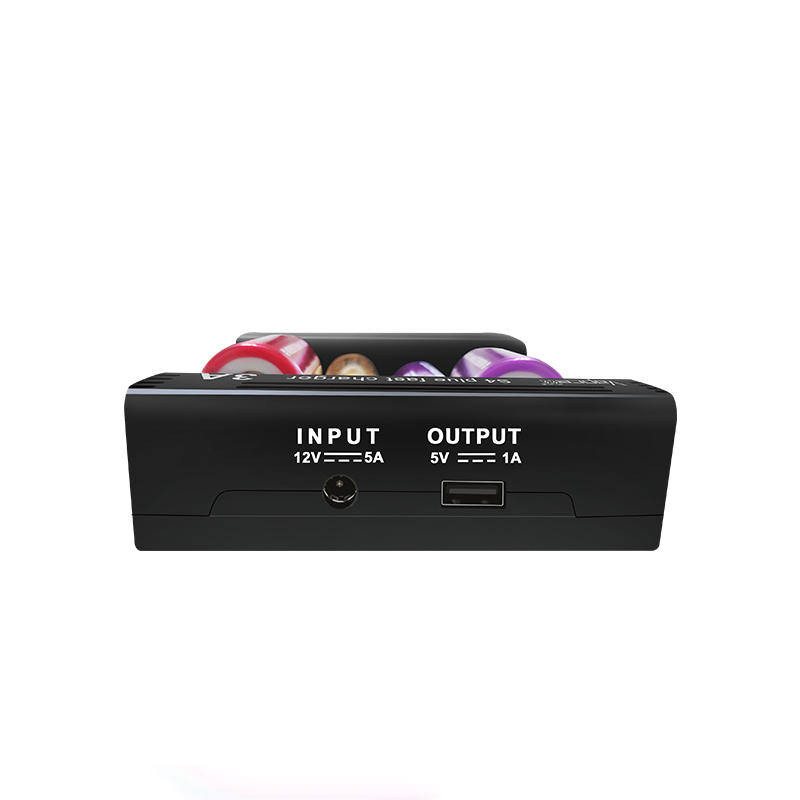

1,5 výstupu USB
Do nabíjacích otvorov môžete vložiť batérie a nabíjať digitálne zariadenia, ako sú mobilné telefóny, tablety a iné zariadenia USB. Zariadenie začne nabíjať batériu s najvyšším napätím a potom všetky štyri batérie súčasne dodávajú energiu nabíjanému zariadeniu. Nabíjanie cez výstup USB však funguje len s lítiovými batériami.
